Банная печь своими руками за 7 тыс. рублей + Чертеж

Всем привет! Решил поделиться опытом по самостоятельной сварке простой банной печи из стандартного листа металла размером 250х125 см и толщиной 3 мм.

Делать будем по проекту ниже, расчитанному на минимальное количество частей резки и сварки — высота печки составит 125 см, длина — 65 см, ширина — 40 см. Объем резервуара под воду — 65 л, полный объем каменки примерно 140 л, а полезный около половины от него. Каменка закрытого типа с периодическим нагревом, т.е. камни нагреваются непосредственно от топки и проходящего между ними дыма (классический вариант), однако, можно сделать и с постоянным нагревом, огородив камни перегородкой и пустив сквозной дымоход через каминку (следует учитывать, что КПД печи при этом снизится).

Вырезать части листа будем по данному ниже лекалу последовательно начиная с номера «1» и заканчивая номером «7», сразу все части вырезать не следует, так как придется подгонять их по месту и размеры могут не совпасть.

Для работы нам понадобятся:
— Лист металла 250х125 см — 1 шт.
— Уголок металлический 50х50 — 5м
— Дверные петли, болты с гайками
— Сварочный аппарат с электродами Ø3 мм — 5кг
— «Болгарка» с отрезными и шлифовальным кругом
— Дрель со сверлами по металлу
— Магнитные уголки, угольник, уровень
— Кувалдочка, шлакоотбойный молоток
— Рулетка, мел, маркер, гвоздь для разметки

Для работы потребуется ровная, плоская поверхность, выровненная под уровень. Для начала вырезаем боковины и заднюю стенку.

Выставляем и прихватываем сваркой, замеряем по месту и вырезаем по размеру среднюю стенку, также прихватываем.

Далее, вырезаем и привариваем дно бака и обвариваем внутренние швы перед установкой передней стенки, ставим переднюю стенку.

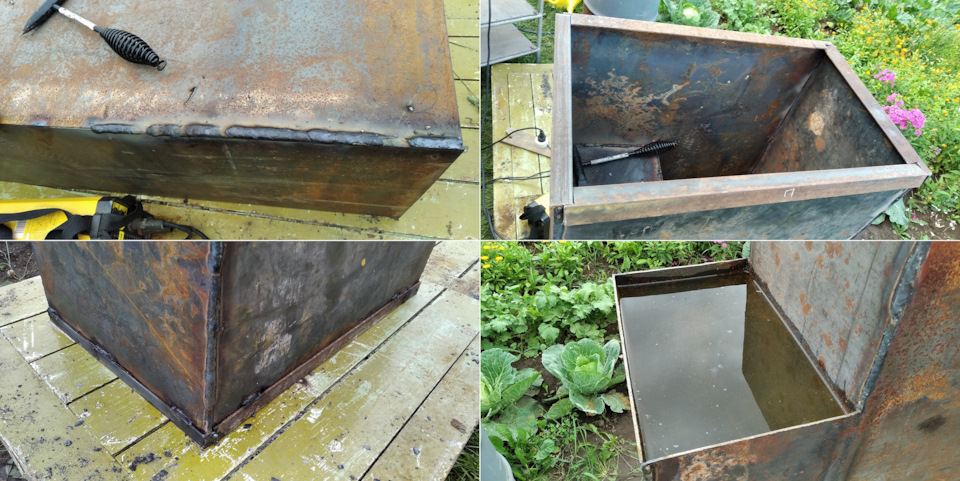

Провариваем все швы. По низу привариваем уголок для усиления конструкции, предотвращения деформации и прогорания металла в районе топки. Заполняем бак водой и проверяем его на герметичность. В бак желательно врезать кран для слива.

Размечаем и вырезаем дверцу топки тонким кругом, привариваем навесы с расчетом, чтобы дверцу можно было снять.

Аналогично и с дверцей каминки.

Чуть выше уровня дна бака привариваем уголки под камни.

Закрываем верх, вырезаем отверстие под дымоход, рекомендуемый диаметр — 140 мм. Устраиваем въюшку, шиберную заслонку или другой способ «закрытия» бани.
