Каталог продукции и применение гидравлических и пневматических соединений LSQ
Обзор быстроразъёмных гидравлических соединений LSQ — серии ISO A/B, FIRG, VEP
Линейка БРС LSQ https://www.lsq-coupling.ru/включает решения по международным стандартам ISO 7241‑A и ISO 7241‑B, а также специализированные плоскофасные (FLAT FACE / FIRG) и высокоточные VEP‑муфты. Серия A обеспечивает высокую пропускную способность и надёжность при частых подключениях; серия B компактнее и удобна для мобильной техники с ограниченным монтажным пространством. FLAT FACE минимизирует протечки и попадание загрязнений при отсоединении — критично для систем с фильтрацией и гидравликой с высокой требовательностью к чистоте. VEP‑соединения рассчитаны на повышенные давления и обеспечивают лучшие показатели герметичности при цикличных нагрузках. При подборе обращают внимание на номинальный диаметр, рабочее давление (до 350 бар и выше для тяжёлой техники), материалы корпуса (сталь, нержавеющая сталь), тип уплотнений (NBR для универсальных задач, FKM для агрессивных сред и высоких температур) и калибр пропускной способности.
Пневматические БРС: характеристики и подбор для промышленной линии
Пневматические быстросъёмы оптимизированы под сжатый воздух и имеют другие требования: рабочее давление обычно до 10–16 бар, выше важна скорость отключения и минимальная утечка. Ключевые параметры — пропускная способность Cv, диаметр, материал корпуса (латунь, нержавейка, инженерный пластик) и тип клапана. Для автоматизированной линии рекомендуются модели с бесструйным отключением (flat face для воздуха не критично, но клапан обязателен) и высокой цикличностью работы; уплотнения выбирают стойкие к маслам и смазкам, если на линии присутствуют аэрозоли. При частых подсоединениях стоит выбирать муфты с засобом фиксации от самопроизвольного разъединения и повышенной износостойкостью замковых элементов.
Камлок (Camlock) в промышленности: типы A–F и области применения
Камлоки остаются универсальным решением для перекачки жидкостей и сыпучих материалов. Тип A — фланцевый штуцер с замками (подключение «мама» к шлангу), тип B — обратная конфигурация, тип C — заглушка, тип D — муфта с внутренней резьбой, тип E и F — варианты с комбинированной резьбой (разные комбинации наружной/внутренней резьбы). Камлоки применяют в агропроме (перекачка жидких удобрений, полив), топливной логистике, пищевой промышленности (при сертифицированных материалах), строительстве и временных перекачивающих узлах. Материалы — алюминий (лёгкость), нержавеющая сталь (коррозионная стойкость и пищевая безопасность), полиэтилен/полипропилен (химическая стойкость). При выборе оценивают рабочее давление, температуру среды, требования к санитарии и совместимость с рукавами по номиналу.
Гидравлические шаровые краны и дроссели высокого давления: схемы установки и подбор под задачу
Шаровые краны LSQ предназначены для надёжного перекрытия потоков в линиях высокого давления; критичны параметры PN/PS, тип привода (ручной, пневматический, электрический), исполнение под фланец или резьбу и материал шара. Типовые схемы: установка крана на входе секции с байпасом для обслуживания; монтаж перед распределителем для изоляции контура; комбинирование с фильтрами и манометрами для контроля состояния. Дроссели используются для регулирования скорости хода цилиндров и мягкого управления динамикой: двунаправленные дроссели, дроссели с обратным клапаном и регулируемые винтовые решения дают гибкость в настройке. При подборе учитывают расход, допустимую потерю давления и требуемую точность регулирования; для силовых систем рекомендуют дроссели с возможностью тонкой настройки и защитой от перегрева.

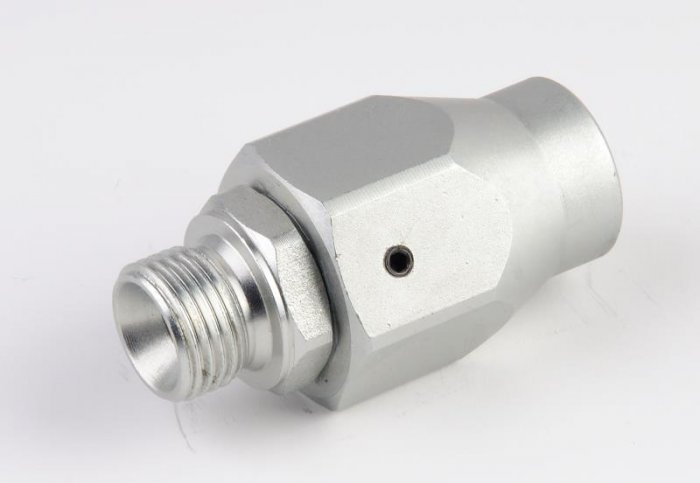

Поворотные соединения и гидрозамки: когда они необходимы и какие выгоды
Поворотные соединения (swivel joints) предотвращают скручивание шлангов на вращающихся узлах — незаменимы в манипуляторах, поворотных платформах, погрузчиках и крановых установках. Они сохраняют поток при вращении и увеличивают ресурс рукавов, упрощая техническое обслуживание. Гидрозамки (односторонние и двусторонние) применяют для предотвращения самопроизвольного опускания или движения при разгерметизации: важны в подъёмной технике, гидравлических столах и платформах. Их использование повышает безопасность, снижает риск аварий и защищает механизмы от обратного потока. Подбор осуществляется по рабочему давлению, допустимому расходу и требованиям к срабатыванию; при интеграции в системы управления учитывают возможность дистанционного контроля состояния и диагностики утечек.
