Мангал в беседку из кирпича

Ни разу не писал в этом сообществе, только комментировал. Решил восполнить этот пробел. Тем более как раз закончил одну из своих многочисленных поделок. Надеюсь за очередной мангал меня тут не забанят и пост не удалят.
Надоел железный ржавый мангал, стоящий во дворе, он был сварен из 10ки и прожил бы еще лет 30 точно, но эстетики в нем никакой не было. Поэтому я решил сделать новый и красивый, чтобы не только мясо жарил, но и глаз радовал.
Начал как обычно с проекта, но тратить время на подробности не стал, просто общий примерный вид, чтобы понимать как его расположить в беседке и сколько и какого материала покупать для начала. А дальше уже по факту разберемся.

Потом поехал покупать ингредиенты :).
Кирпич огнеупорный, кирпич декоративный и смесь кладочную (типа шамотная глина с песком и цементом.

Так же мне понравилась лавка из природного камня, я попросил сделать для нее ножки 75 см высотой и она у меня послужила основой всей конструкции. Под нее был залит фундамент еще в процессе строительства беседки. Чтобы плита не сломалась от веса мангала, сзади была сделана опорная стенка с декоративного кирпича. Она «убила двух зайцев» — декорация и дополнительная опора плиты.

Кладку начал с укладки трех больших плит огнеупрных ШБ94 . Три плиты как раз задали размер топки. И вокруг них начал сооружать стенки камина.

В первом варианте кирпич клал на ребро, а арку сделал из ША-44.

В процессе кладки понял, что внешний вид мне не нравится уже, ну тут еще выяснилось, что смесь, купленная мною, совсем не застывает. В итоге все разобрал, кирпич очистил от этой непонятной шняги, матеря манагера магазина.

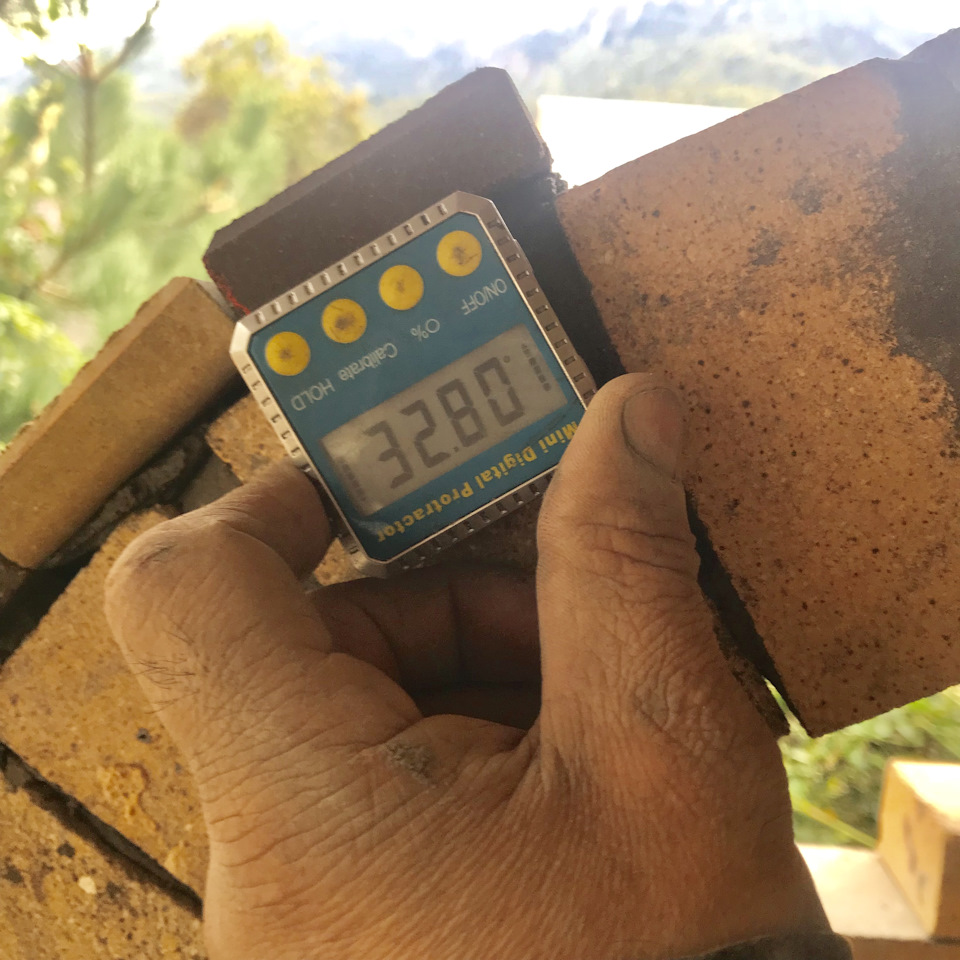

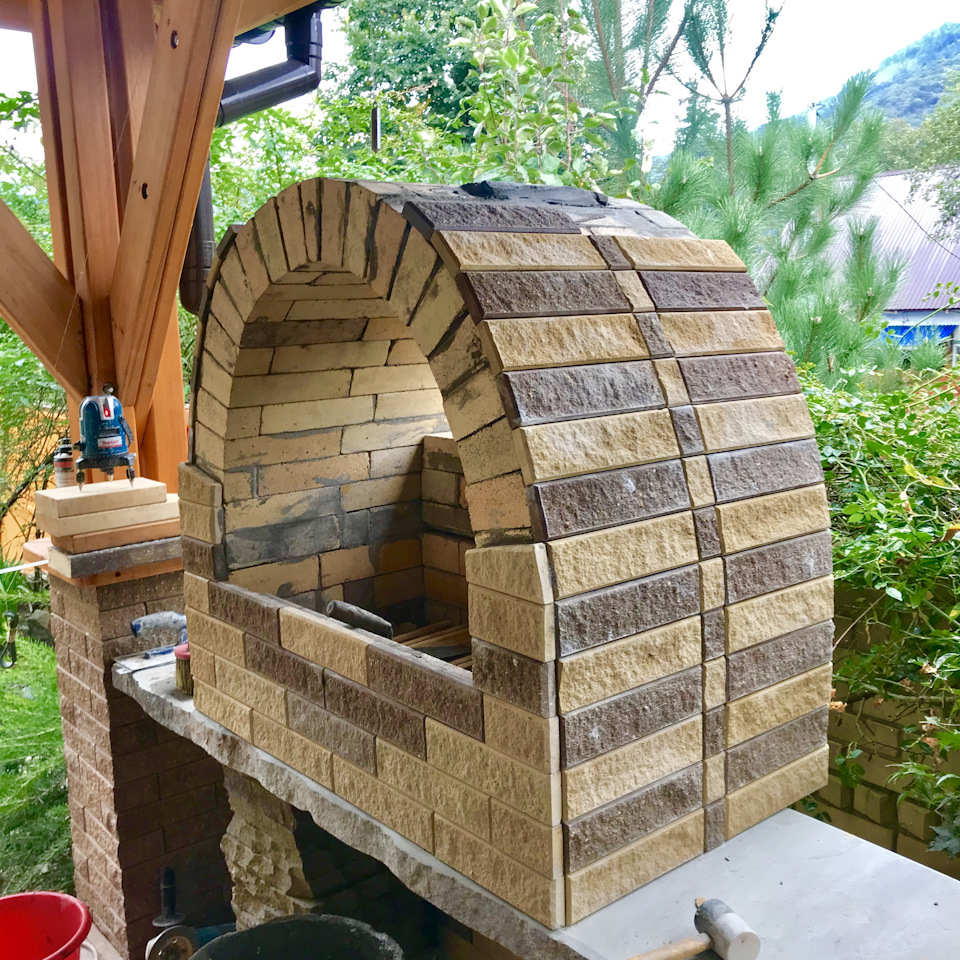

Немного подумав решил изменить дизайн камина. Сделал его полностью арочным. Кладку делал на высокотемпературный клей Суффикс ТС-74. Им оказалось очень удобно работать, он позволяет выставлять кирпич и при этом держит его в нужном положении без лишних подпорок. Хотя окончание арки все равно делал по изготовленной из фанеры опалубки.

В крыше беседки прорезал отверстие для трубы

и выложил трубу

Камин облицевал плиточкой из прессованного песка( вроде так ее делают) в общем стиле под трубу и беседку.

Для удобства установки шампуров сделал из старого шампура из нержи опору.

Вот такой получился окончательный вид

После кладки, выдержал несколько дней для полного застывания клея и провел испытания

Испытания показали, что трубы не хватает для полного дымоотведения, часть дыма выходит через портал камина. Ну это жертва красоты, я не хотел делать камин сильно массивным и поэтому не особо надеялся на то, что дымить он не будет. Думаю решу этот вопрос установкой вентилятора вверху трубы. Есть у меня для этого как раз маленький канальный для работы при больших температурах.

Шашлык, кстати, в таком мангале получается намного сочнее и нежнее, чем в открытом. Вчера уже это заценили гости, приглашенные на день рождения жены. 🙂

ps
по тегам так и не понял. Наверно надо добавить что-то типа -SAM_каменщик
