Скользящее крепление

Общий принцип монтажа и крепления стропил (в том числе к мауэрлату – брусу или бревну) состоит в том, что запиленные и подготовленные деревянные стропила укладываются на несколько точек мауэрлата.

В деревянных домах и срубах – единственно правильное решение это скользящее крепление стропил к мауэрлату при помощи скользящих опор для стропил.

Нижняя точка крепления это мауэрлат (обычно верх стены), верхняя точка это выставленный по уровню, на нужной высоте коньковый брус.

Видео о скользящем крепеже

Если мауэрлат и кресло — это постоянные элементы, которые останутся в конструкции крыши, то коньковый брус, как и временные подпорки могут быть убраны после монтажа и закрепления стропил. Конёк крыши можно монтировать и без конькового бруса, сразу стыкуя стропила с противоположных скатов крыши, но это должна позволять конструкция конкретной крыши дома или бани.

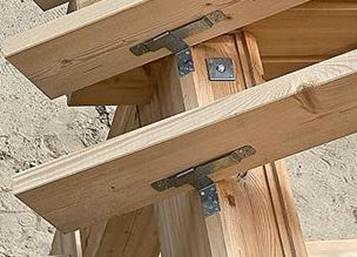

Фото: примерно таким образом устанавливается скользящая опора для стропил при строительстве деревянного дома из бруса. Аналогично крепление скользящей опоры производится в деревянном доме – срубе из рубленного и оцилиндрованного бревна.

Во многих конструкциях крыш встречаются диагональные стропила, которые идут обычно от конька на угол здания и должны выставляться сразу в две плоскости соседних скатов крыши. В свою очередь к диогональным стропилам крепятся под углом, более короткие стропила с двух скатов крыши.

Крепление стропил к мауэрлату

Все крепления стропил к мауэрлату должны быть выполнены качественно и надёжно. Запилы должны быть точными, с плотным прилеганием. Не допускается использование различных подкладок, подложек и прочих элементов, которые могут со временем вылететь, деформироваться и так далее. Крепления стропил между собой, к мауэрлату, к креслам, стульям, раскосам и растяжкам выполняются с помощью металлических пластин, уголков, специальных кронштейнов (сейчас в магазинах есть достаточно большой выбор специальных креплений для стропил, для разных соединений), болтов или шпилек с резьбой. Для болтов и гаек обязательно используют шайбы или металлические пластины, которые предотвращают утопание гайки в древесине. В качестве накладок, вместо металлических пластин могут быть использованы отрезки фанеры. Крепления только на гвозди или шурупы, допускаются только как временные, в процессе монтажа стропил. И должны быть заменены на крепления с помощью уголков, пластин и болтов.

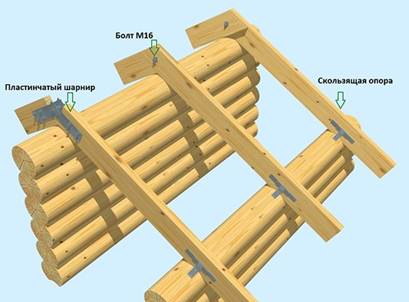

Фото: схематичное крепление стропил к бревнам стены в деревянном бревенчатом срубе. Скользящая опора крепится к бревнам стен сруба или к брусу в случае строительства сруба из бруса. Верхняя часть закрепляется при помощи болта диаметром 16 — 18 мм.

Нюансы крепления стропил к бревенчатой стене деревянного дома

В деревянных домах обязательно скользящее крепление стропил к боковым верхним бревнам или брусу (мауэрлату). Для обеспечения скольжения стропил по стене из — за усадки деревянных стен имеются специальные металлические элементы в среде строителей называемые «санками или салазками». Их применять не просто желательно, а обязательно особенно при кровле из дорогой черепицы или мягкой кровли.

Нижнее крепление, где стропила лежат на мауэрлате, выполняется путём запиливания в стропиле так называемого «седла», которое должно плотно ложиться на мауэрлат. Обычно делают шаблон, по которому выполняется такой запил на всех стропилах, если угол крыши одинаковый на всех скатах. Если-же угол разный, на разных скатах, то и запил для мауэрлата будет отличатся для стропил разных скатов. Запил обычно делается не глубже, чем на 1/4 ширины стропилы. Крепление стропилы на мауэрлате должно удерживать от поднятия крыши порывами ветра и от нагрузки на мауэрлат тяжести крыши и выполняется с помощью специальных металлических уголков. По такому-же принципу выполняется узел, где стропила ложатся на вертикальное кресло.

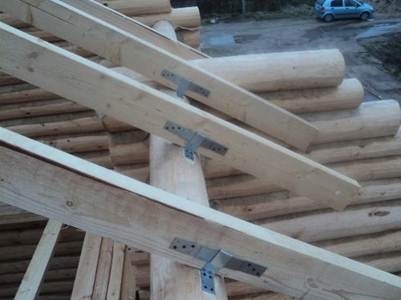

Фото: таким образом, крепятся висячие стропила при помощи скользящих опор (крепежей) к бревнам бревенчатого сруба.

Крепление стропил между собой, на коньке делается встык и закрепляется металлическими пластинами. В других местах соединения стропил между собой, например, на диагональной стропиле, стропила также должны быть точно припилены (с плотным прилеганием) и закреплены пластинами или уголками (в зависимости от места) и скручены болтами.

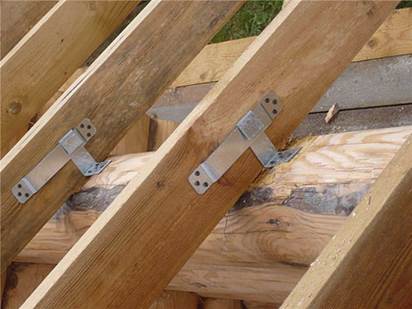

Фото: такое крепление деревянной стропилы к бревенчатой стене сруба считается наиболее правильным.
