Типичные ошибки при установке временных распорок на верхнюю обвязку каркаса и как их избежать
Главная ошибка при установке временных распорок верхней обвязки каркаса — крепление их «на глаз» без расчёта углов и достаточного количества точек фиксации. Чтобы избежать перекосов, устанавливайте раскосы под углом 45–60° к обвязке, используйте гвозди или болты расчётной длины и обязательно проверяйте диагонали лазерным нивелиром. Если обвязка уже играет, немедленно остановите работы, усильте крепёж и добавьте недостающие связи.
Шаг 1. Диагностика: как понять, что временные распорки установлены с ошибками
Первые признаки неправильного раскрепления заметны визуально и на ощупь. Обвязка начинает «играть» при нажатии, появляется люфт в узлах, слышен скрип. Стойки могут отклоняться от вертикали, а диагонали прямоугольных ячеек — расходиться.
Для точной проверки используйте инструменты:
- Лазерный нивелир или отвес — покажет отклонение стоек и горизонтальность обвязки.
- Рулетка — измерьте диагонали каждого прямоугольного отсека: разница более 5 мм на 3 м — сигнал ошибки.
- Простукивание крепежа — глухой звук и подвижность гвоздя/болта говорят о слабом креплении.
- Визуальный осмотр — трещины в местах соединений, вырванные саморезы, деформация пластин.
Ранние признаки опасны тем, что при ветровой нагрузке люфт быстро перерастает в прогрессирующее разрушение: микротрещины в обвязке, срыв крепежа и, в худшем случае, обрушение каркаса. Не игнорируйте даже небольшое смещение.
Шаг 2. Ошибка: неправильные раскосы каркаса — неверный угол и направление
Раскосы, установленные под острым (менее 30°) или тупым (более 70°) углом, практически не воспринимают горизонтальные нагрузки. Оптимальный диапазон — 45–60° к обвязке. При меньшем угле раскос работает на изгиб, при большем — на сжатие, но теряет эффективность.
Направление раскоса также критично. Если все раскосы наклонены в одну сторону, каркас складывается при обратной нагрузке. Правильно — симметричная установка: например, по одной диагонали в каждую сторону или крестообразная схема.
Как исправить:
- Определите неверно установленные раскосы (угол вне 45–60°, односторонние).
- Демонтируйте крепёж, снимите раскос.
- Установите под правильным углом, закрепив как к верхней обвязке, так и к стойке не менее чем двумя точками с каждой стороны.
- Проверьте симметричность: на каждую пару стен должно быть минимум по одному раскосу в каждом направлении.

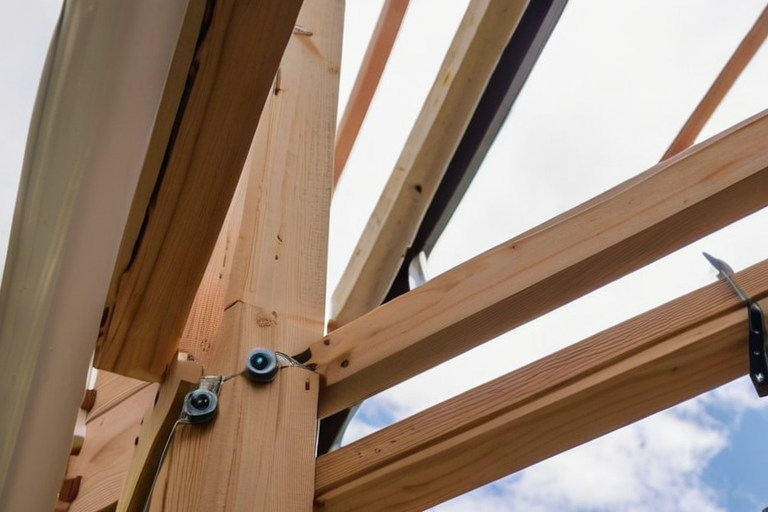

Шаг 3. Ошибка: слабый крепеж раскосов — экономия на метизах и точках крепления
Использование саморезов по дереву вместо гвоздей или болтов, недостаточная длина крепежа, отсутствие шайб, крепление только в одной точке — всё это сводит работу распорок к нулю. Саморезы хрупки на срез, гвозди должны быть забиты под углом или впотай, а болты — стягивать пакет с шайбами.
Проверить несущую способность можно простым тестом: попробуйте покачать раскос рукой. Люфт недопустим. Каждый узел должен быть зафиксирован минимум двумя крепёжными элементами.
Пошаговый алгоритм усиления:
- Замените саморезы на гвозди 4×120 мм или болты М12 с шайбами.
- Добавьте стальные уголки или перфорированные пластины в местах примыкания раскоса к обвязке и стойке.
- Для ответственных узлов используйте расчётные схемы из СП 31-105-2002 (актуальность проверяйте на 2026 год).
- После усиления повторно проверьте жёсткость.
Шаг 4. Ошибка: почему обвязка всё равно играет — отсутствие связей и неправильная последовательность
Даже при наличии раскосов обвязка может оставаться подвижной, если нет горизонтальных связей в плоскости стены, диагональных раскосов между стойками и анкеровки к фундаменту. Частая ошибка — сначала монтируют обвязку, а потом пытаются «подпереть» её распорками, не создав жёсткий диск.
Исправление требует комплексного подхода:
- Добавьте горизонтальные связи (ригели) между стойками на уровне обвязки.
- Установите диагональные раскосы в плоскости стены, соединяющие нижнюю и верхнюю обвязку.
- Проверьте анкеровку нижней обвязки к фундаменту — при недостаточной затяжке вся конструкция будет «плавать».
- Пересмотрите последовательность: временные распорки верхней обвязки должны устанавливаться сразу после монтажа стоек, до укладки обвязки.
Шаг 5. Ошибка: распорки мешают монтажу — конфликт с проёмами и коммуникациями
Распорки, перекрывающие оконные и дверные проёмы, а также трассы инженерных сетей, приходится демонтировать, что ослабляет каркас. Типичные конфликты: раскос проходит точно по центру будущего окна или мешает прокладке канализации.
Правила размещения:
- Смещайте раскосы от краёв проёмов минимум на 300 мм.
- Используйте съёмные или переставные распорки с быстросъёмными креплениями.
- Для зон, где раскос неизбежен, предусмотрите временные перемычки, которые можно снять после монтажа проёма.
Как исправить: демонтируйте мешающий элемент, перенесите его в допустимую зону, при необходимости установите временную перемычку для сохранения жёсткости.
Шаг 6. Ошибка: раскрепление стен без учёта ветровых и монтажных нагрузок
Типовые решения не учитывают реальные ветровые нагрузки в вашем регионе. Использование только вертикальных распорок или игнорирование порывов приводит к тому, что каркас складывается при первом же шторме. Ошибка — отсутствие расчёта на ветер и недостаточное количество укосин.
Усиление раскрепления:
- Установите дополнительные раскосы в плоскости, перпендикулярной ветровому потоку.
- Примените анкеры для крепления обвязки к фундаменту с шагом не более 1,5 м.
- Используйте укосины от стоек к обвязке для восприятия горизонтальных усилий.
Перед снятием временных элементов проверьте:
| Критерий | Допуск | Инструмент |
|---|---|---|
| Отклонение диагоналей | ≤ 5 мм на 3 м | Рулетка |
| Вертикальность стоек | ≤ 3 мм на 1 м | Отвес, лазерный уровень |
| Люфт в узлах | Отсутствует | Ручной тест |
| Затяжка анкеров | По моменту затяжки | Динамометрический ключ |
Шаг 7. Как исправить раскрепление: пошаговый алгоритм действий при обнаружении ошибок
При выявлении ошибок действуйте последовательно, чтобы не усугубить ситуацию:
- Остановите работы на участке и ограничьте доступ людей.
- Проведите диагностику всех узлов, зафиксируйте отклонения.
- Демонтируйте неверные элементы (раскосы с неправильным углом, слабый крепёж).
- Усильте конструкцию: добавьте недостающие связи, замените крепёж, установите уголки.
- Повторно проверьте жёсткость и геометрию.
Потребуются: гвоздодёр, молоток, шуруповёрт, болты/гвозди, стальные уголки, лазерный нивелир, рулетка, динамометрический ключ.
Критерии приёмки: отсутствие люфта при ручном тесте, отклонение диагоналей не более 5 мм на 3 м, все крепёжные элементы затянуты, раскосы установлены под углом 45–60°.
Вопросы читателей
Можно ли использовать саморезы для крепления временных раскосов? Не рекомендуется: саморезы плохо работают на срез. Лучше применять гвозди или болты с шайбами.
Как часто нужно проверять раскрепление в процессе монтажа? Ежедневно перед началом работ и после сильного ветра.
Что делать, если раскос мешает установке окна? Перенесите его в сторону от проёма, при необходимости установите временную перемычку.
Нужен ли расчёт ветровой нагрузки для частного дома? Да, для одно- и двухэтажных домов в ветреных регионах это обязательно.
